Le WiFi Asrock B860 Steel Legend est conçu pour ceux qui veulent une carte mère forte et fiable qui mélange le style avec la substance. En mettant l’accent sur la durabilité et la stabilité, il offre une option attrayante pour les constructeurs à la recherche de fiabilité dans leur système quotidien. Le nom de la légende de l’acier poursuit sa réputation de conception robuste avec une approche rafraîchie pour la génération de chipset B860.
Ce qui rend ce modèle notable, c’est son équilibre de qualité de construction robuste et de fonctionnalités modernes utiles. Il prend en charge les derniers processeurs Intel et la mémoire DDR5, tout en étant conscient des éléments de conception pratiques qui améliorent la convivialité. Cela le rend adapté à la fois pour les constructions de jeux et de productivité sans se sentir trop compliqués.
ASRock a inclus des améliorations matérielles réfléchies pour garantir que la carte peut gérer les tâches exigeantes tout en offrant une flexibilité pour différentes configurations système. Bien qu’il ne s’agisse pas de la carte mère la plus extravagante de la gamme, il rassemble un ensemble de fonctionnalités solides qui couvre facilement les besoins de la plupart des utilisateurs grand public.
Conception et fonctionnalité

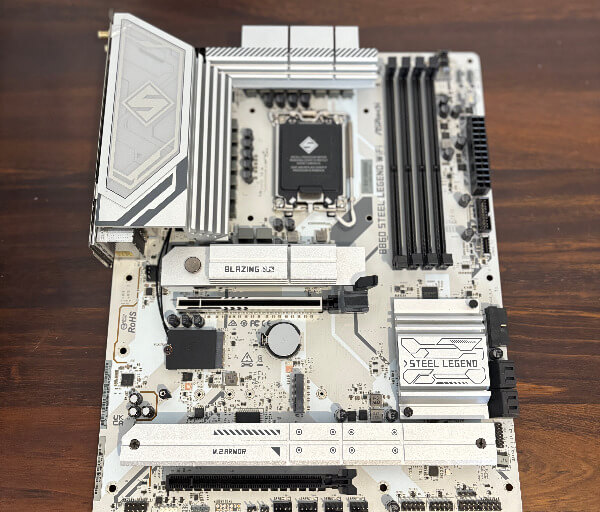

Le WiFi en acier ASROCK B860 adopte une philosophie de conception robuste, combinant une finition blanche et grise frappante avec des caractéristiques pratiques de dissipation thermique. L’esthétique s’adresse aux utilisateurs qui aiment un look propre et structuré tout en maintenant la durabilité.

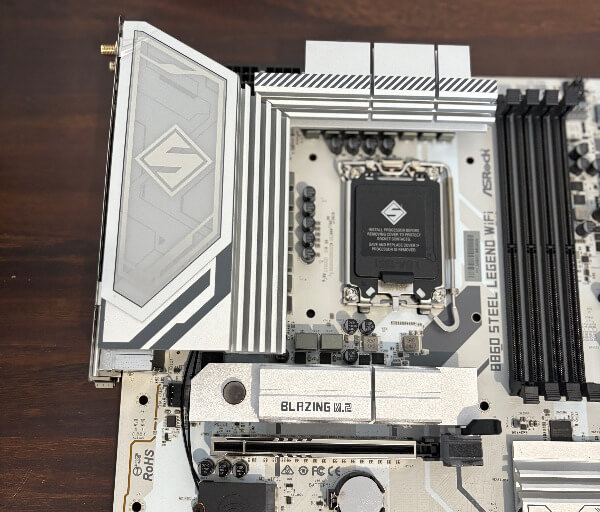

Au cœur de la planche se trouve la prise LGA1851, compatible avec les derniers processeurs Ultra Core Series 2 d’Intel. La conception de la prise assure le contact ferme et même la pression, améliorant les performances thermiques et la stabilité du processeur.
Les grands dissipateurs thermiques couvrent les circuits VRM, offrant un refroidissement fiable pour les charges de travail prolongées. Leur finition au pochoir ajoute au style unique de la carte mère sans s’appuyer sur un éclairage RVB excessif.
La livraison de puissance est gérée par une solide configuration de 14 + 1 + 1 + 1 + 1 phase en utilisant des composants Vishay Dr.MOS de qualité. Cette disposition garantit une gestion de la puissance en douceur, même dans des conditions exigeantes, donnant la confiance des constructeurs dans la stabilité du système.

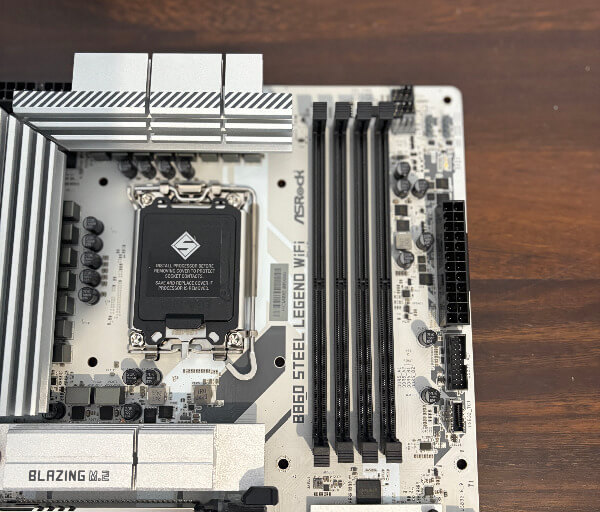

Les quatre machines à sous DDR5 DIMM sont renforcées pour la durabilité et placées sur des couches de PCB optimisées. Ces machines à sous prennent en charge jusqu’à 256 Go de mémoire haute fréquence, offrant beaucoup de flexibilité pour le multitâche lourde ou l’overclocking.

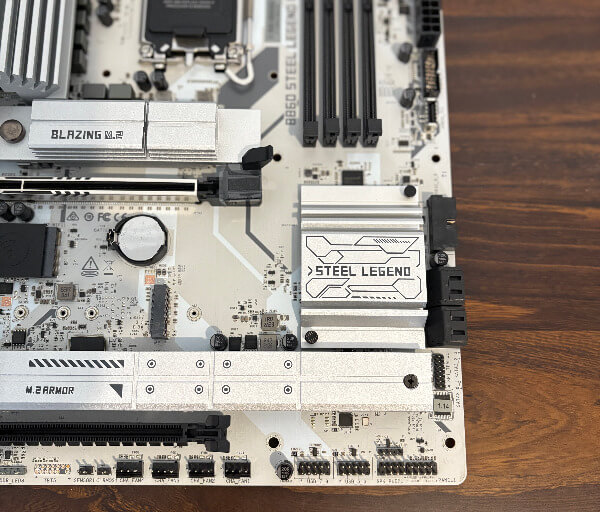

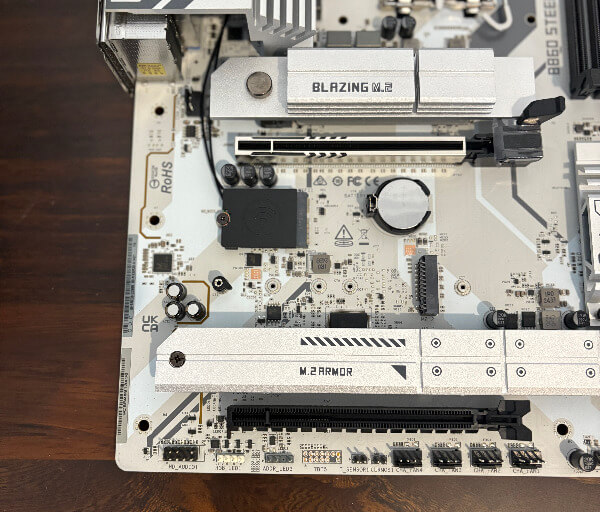

Pour le stockage, la carte comprend quatre emplacements M.2 avec plusieurs solutions de dissipation thermique. La fente Gen5 principale se connecte directement au CPU pour des vitesses ultra-rapides, tandis que les autres utilisent la connectivité Gen4 du chipset.
L’expansion de PCIE est prise en charge par trois emplacements, avec la machine à sous X16 principale fonctionnant à la bande passante PCIE 5.0. Les machines à sous supplémentaires fournissent une polyvalence pour les cartes complémentaires et la conception de clip renforcée facilite l’installation du GPU.
Le panneau d’E / S arrière est préinstallé, offrant aux constructeurs une expérience de configuration plus simple. Il est conçu avec un espace de tolérance supplémentaire, garantissant un ajustement propre dans la plupart des cas sans problèmes d’alignement.
Les connecteurs internes incluent plusieurs en-têtes de ventilateur avec contrôle intelligent, un en-tête de pompe AIO et des en-têtes RVB adressables. Cela offre de nombreuses options pour le refroidissement et la personnalisation de l’éclairage pour s’adapter à une grande variété de versions.
La conception mélange la fonction et l’esthétique de manière transparente, en mettant l’accent sur la fiabilité à long terme. Asrock a conçu une carte mère qui se sent de qualité supérieure tout en étant accessible pour les constructeurs grand public.
Caractéristiques clés
L’un des moments forts les plus importants de cette carte mère est son support PCIe Gen5. Cela garantit des performances de pointe pour les cartes graphiques et le stockage NVME, ce qui le rend futur pour les applications exigeantes.
La prise en charge de la mémoire est tout aussi impressionnante, avec quatre emplacements DDR5 capables d’atteindre plus de 8600 MHz lorsqu’il est overclocké. Cela permet aux passionnés de profiter des vitesses plus rapides tout en s’adaptant encore aux grandes capacités de mémoire.
La connectivité est bien équilibrée avec un port Thunderbolt 4 et un en-tête Gen2x2 USB avant de 3,2. Ces ajouts fournissent des options de transfert de données rapides pour les périphériques modernes et les dispositifs externes.
Les performances de réseautage sont alimentées par un port LAN Dragon 2.5Gbe aux côtés d’Intel WiFi 6E. Ensemble, ils offrent des connexions câblées et sans fil stables, couvrant à la fois la vitesse et la flexibilité.
La qualité audio est améliorée via le codec Realtek Alc1220, qui offre une expérience de 7,1 canaux avec la sortie S / PDIF. Cela donne aux utilisateurs un son immersif clair pour les configurations de jeu et de divertissement.
Le conseil d’administration comprend plusieurs emplacements M.2, le principal soutenant PCIe Gen5 et les autres offrant PCIe Gen4. Avec des dissipateurs thermiques ajoutés, ceux-ci assurent à la fois des performances à grande vitesse et une efficacité thermique.
ASROCK a également inclus le support BIOS Flashback, ce qui facilite la mise à jour du micrologiciel du système sans avoir besoin d’un processeur installé. Cette fonctionnalité assure des chemins de mise à niveau plus lisses lors du passage à des processeurs plus récents.
La durabilité est renforcée avec des condensateurs de haute qualité évalués pour une durée de vie prolongée. Combiné avec les emplacements PCIe renforcés en acier et la conception de PCB en couches, la carte offre à la fois la résistance et la longévité.
ASROCK B860 Steel Legend WiFi – spécifications technologiques
Prise en charge du processeur
- Processeurs Intel Core Ultra Series 2 (LGA1851)
- Prend en charge la technologie Intel Hybrid, Turbo Boost Max 3.0, TVB et Adaptive Boost
Chipset
- Chipset Intel B860
Mémoire
- 4 X DDR5 Slots DIMM
- Jusqu’à 256 Go de capacité
- Vitesse jusqu’à 8666+ MHz (OC)
- Prend en charge Intel XMP 3.0
Sorties graphiques
- 1 x HDMI 2.1 (jusqu’à 4k 120Hz)
- 1 x Displayport 1.4 (jusqu’à 8k 60Hz / 5k 120Hz)
- 1 x Thunderbolt 4 (jusqu’à 8k 60Hz / 5k 120Hz)
Machines à sous d’expansion
- 1 x PCIe 5.0 x16 (CPU)
- 1 x PCIe 4.0 x16 (mode x2)
- 1 x PCIe 4.0 X1 (module WiFi)
Stockage
- 1 x PCIE GEN5X4 M.2 Slot
- 2 machines à sous Gen4x4 M.2 x
- 1 x PCIe Gen4x2 M.2 Slot
- 4 x ports SATA3 6 Go / s
- Prend en charge Raid 0, 1, 5, 10
Ports USB
- Arrière: 1 x Thunderbolt 4 Type-C, 2 x USB 3,2 Gen2 Type-A, 4 x USB 3,2 Gen1, 3 x USB 2.0
- Front: 1 x USB 3,2 Gen2x2 Type-C, 4 x USB 3,2 Gen1, 4 x USB 2.0
Réseautage
- Dragon rtl8125bg 2,5 gbe lan
- Intel WiFi 6E + Bluetooth 5.3
Audio
- REALTEK ALC1220 7.1 Channel HD Codec audio
- Optical S / PDIF
- Jacks plaqués or
En-têtes internes
- 2 x connecteurs de ventilateur CPU
- 5 x connecteurs de ventilateur de châssis
- 1 x en-tête de pompe AIO
- RVB et en-têtes LED adressables
- Audio du panneau avant, USB 2.0, USB 3.2 Gen1, USB 3.2 Gen2x2
Ports d’E / S arrière
- 2 x connecteurs d’antenne
- 1 x HDMI, 1 x Displayport
- 1 x Thunderbolt 4 Type-C
- 2 x USB 3.2 Gen2 Type-A
- 4 x USB 3.2 Gen1
- 3 x USB 2.0
- 1 x RJ-45 LAN
- 1 x S / PDIF optique
- 1 x ligne out, 1 x microphone
- Bouton Flashback 1 X BIOS
Facteur de forme
- ATX, 30,5 cm x 24,4 cm
- PCB à 6 couches avec du cuivre de 2 oz
Expérience en utilisant le produit et les performances
La configuration du WiFi Asrock B860 Steel Legend est simple, grâce au bouclier d’E / S préinstallé et à des en-têtes clairement marqués. La disposition est pratique, ce qui facilite la réalisation de câbles bien pour une construction bien rangée.
La prise LGA1851 fournit une base solide pour les derniers processeurs Intel Ultra Core Series 2. L’installation est sécurisée et le mécanisme de serrage amélioré garantit un contact fiable pour un transfert thermique optimal.
La livraison de puissance est robuste, avec la conception 14 + 1 + 1 + 1 + 1 phase montrant sa résistance sous des charges de processeur lourdes. Même lors des tests de contrainte prolongés, la VRM est restée stable sans limite thermique.
Les dissipateurs thermiques élargis couvrant le VRM font un excellent travail de gestion de la chaleur. Leur finition blanche et grise ajoute du style tout en restant concentré sur l’efficacité.
Les performances de la mémoire sont également fortes, avec le support pour les modules DDR5 à haute fréquence jusqu’à 8666 MHz. Les profils d’overclocking sont facilement appliqués et la carte a géré le multitâche intensive sans problème.
Dans une utilisation quotidienne, les applications se sont déroulées en douceur et sans hésitation. Les vitesses de mémoire rapide combinées avec un solide support CPU créent une expérience réactive et fluide.
Les options de stockage brillent sur cette planche, en particulier avec la machine à sous PCIe Gen5 M.2 primaire. Les transferts sur les disques pris en charge atteignent les vitesses qui font que les temps de démarrage et les opérations de fichiers sont instantanés.
Les machines à sous Gen4 supplémentaires offrent une grande flexibilité pour les grands réseaux de stockage. Les dissipateurs thermiques inclus ont assuré que les entraînements maintenaient des performances cohérentes sans limite thermique.
Les performances de jeu bénéficient de la fente PCIE 5.0 X16 qui prend en charge les derniers GPU. La livraison du cadre était cohérente et la machine à sous renforcée a assuré une stabilité supplémentaire pour les cartes graphiques lourdes.
La conception de clip prolongée pour la machine à sous PCIe facilite l’élimination du GPU. Ce petit détail améliore l’expérience de construction, en particulier lors de la mise à niveau des composants.
Les performances de réseautage étaient excellentes, le LAN 2.5GBE offrant des connexions câblées stables. Les performances sans fil du module Intel WiFi 6E étaient tout aussi fiables, maintenant une faible latence lors des séances de jeu en ligne.
Le support Bluetooth 5.3 rend les périphériques de connexion sans couture. Les appareils appariés rapidement et maintenaient des connexions solides sans interférence.
Performances audio impressionnées, grâce au codec realtek alc1220. Les jeux, la musique et les films ont fourni un son propre et immersif à travers des sorties analogiques et numériques.
L’inclusion de S / PDIF optique est particulièrement utile pour se connecter aux systèmes de théâtre Home. Il permet un chemin de signal clair et sans perte dans les configurations de divertissement.
La connectivité USB couvrait un large éventail de besoins, avec Thunderbolt 4 et USB 3.2 Gen2x2 offrant des vitesses de transfert extrêmement rapides. Ces ports ont fait de la gestion de grands fichiers de projet ou de la connexion des disques externes à grande vitesse sans effort.
Pendant la productivité quotidienne, le système a géré plusieurs périphériques en douceur. Que ce soit l’exécution de stockage externe, de webcams ou de contrôleurs, les connexions sont restées cohérentes.
Le support de refroidissement est un autre point fort, avec plusieurs en-têtes de ventilateur et un en-tête de pompe AIO inclus. Les commandes de ventilateurs intelligents dans le BIOS ont permis un réglage précis pour un équilibre de silence et de performances.
L’en-tête du capteur thermique ajoute de la flexibilité pour les utilisateurs qui souhaitent une surveillance plus détaillée. Ceci est particulièrement utile pour les configurations de refroidissement par eau ou de flux d’air personnalisés.
L’interaction du BIOS était propre et intuitive, avec des options pour les utilisateurs novices et avancés. Les mises à jour via le flashback BIOS ont fonctionné parfaitement, garantissant que le système était toujours prêt pour les nouveaux processeurs.
Le programme d’installation du pilote automatique a également été utile, réduisant le temps de configuration après l’installation de Windows. Il a identifié rapidement les conducteurs requis, ce qui rend la configuration initiale presque sans effort.
La stabilité globale du système était excellente, même lors de tâches exigeantes telles que le rendu vidéo et les jeux prolongés. La carte a maintenu des performances cohérentes sans montrer de signes de déformation.
À long terme, la légende de l’acier a été à la hauteur de son nom, offrant une expérience fiable et agréable. Il établit le bon équilibre entre les fonctionnalités, les performances et la facilité d’utilisation.
Conclusion
L’Asrock B860 Steel Legend WiFi mélange avec succès la durabilité avec les fonctionnalités modernes, ce qui en fait un choix fiable pour une large gamme de versions. Il propose un package soigneusement équilibré qui convient aux joueurs, aux créateurs et aux utilisateurs de tous les jours.
De sa livraison de puissance renforcée à ses options de stockage et d’expansion polyvalentes, la carte est conçue avec la stabilité et les performances à l’esprit. L’ajout d’extras réfléchis tels que les E / S préinstallés et les mises à jour Easy BIOS le rend convivial.
Le réseautage, la connectivité audio et USB garantissent que le système reste prêt à la future tout en prenant en charge les besoins du matériel actuel. Ces fonctionnalités font de la planche une plate-forme solide pour la productivité et le divertissement.
Cette carte mère offre de la force, du style et de l’efficacité sans complexité inutile. Il fournit une base fiable pour tous ceux qui souhaitent un système durable et capable.
